海灣HW-ZFJC-E3W-VN660集中電源集中控制型消防應急照明燈具

2線制，3W嵌頂安裝，φ120*30mm，采用電子編碼方式，可進行現場編碼。

一、海灣HW-ZFJC-E3W-VN660集中電源集中控制型消防應急照明燈具概述

VN600 系列為集中電源集中控制型消防應急照明燈具（以下簡稱照明燈）通常安裝于室內，有 2種工作狀態：正常，應急。具有故障檢測功能，故障信息通過總線上傳到應急照明分配電裝置，應急照明分配電裝置再上傳到應急照明控制器。照明燈采用電子編碼方式，可通過新疆海灣消防公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。

二、海灣HW-ZFJC-E3W-VN660集中電源集中控制型消防應急照明燈具技術參數

1. 工作電壓：信號總線電壓：36V；允許范圍：25V～36V

2. 光源類型，應急時間：LED，不小于 90min，應急時間由集中電源的配置確定

3. 故障檢測：光源出現短路、斷路及電壓過低時，照明燈發送故障信號

4. 編碼方式：采用電子編碼方式，占用一個地址

5. 使用場所：室內

6. 使用環境：溫度：0℃～+55℃ 相對濕度≤95%，不凝露

7. 殼體材料和顏色：

a) 嵌頂照明燈：燈體材料：鋁合金，控制盒材料：塑料；顏色：白色；

b) 壁掛照明燈：材料：塑料，顏色：白色。

c) 吸頂照明燈：材料：鋁合金；顏色：白色

8. 防護等級： IP30

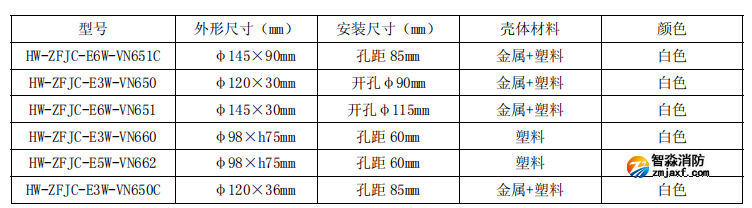

9. 安裝孔距及外形尺寸：

10. 執行標準：GB 17945-2010

三、海灣HW-ZFJC-E3W-VN660集中電源集中控制型消防應急照明燈具結構特征

1. 應急照明燈按安裝方式可分為 3 大類：

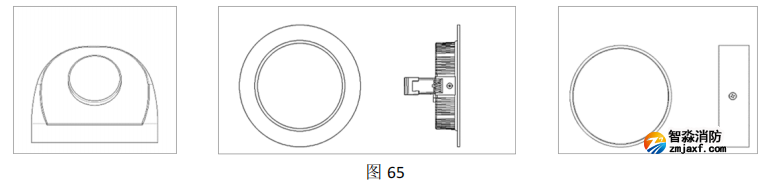

 外形示意圖如圖 65 所示。從左到右依次是，壁掛照明燈、嵌頂照明燈和吸頂照明燈。

2. 照明燈工作原理：照明燈正常處于熄滅狀態，當發生緊急情況時，轉入應急狀態，應急狀態時常亮。

四、海灣HW-ZFJC-E3W-VN660集中電源集中控制型消防應急照明燈具安裝與接線

警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。

安裝說明：

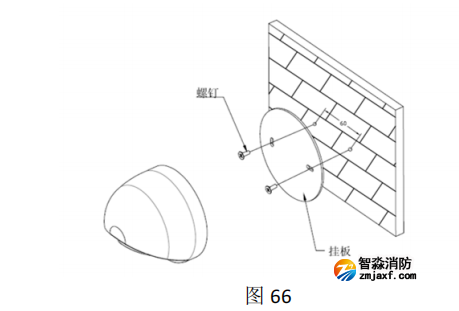

壁掛照明燈安裝示意圖如圖 66 所示。

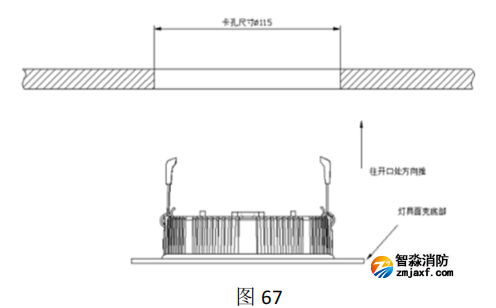

嵌頂照明燈安裝方式如圖 67 所示，以 VN651 為例。

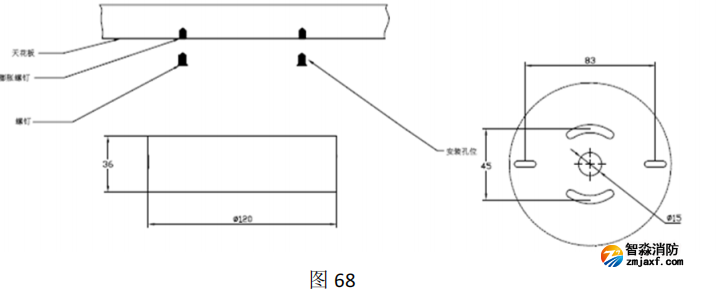

吸頂照明燈安裝示意圖如 68 所示，以 VN650C 為例

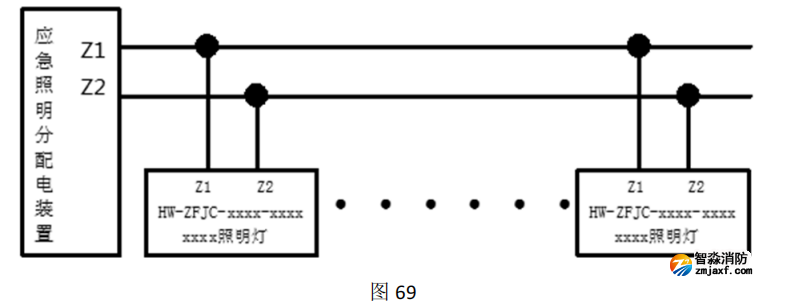

說明：圖中“膠?！睘榕蛎浡菟?，當天花板為硬頂時選用。  接線說明如圖 69 所示：

白色電纜：信號總線，無極性，對應分配電裝置的 Z1，Z2；

推薦使用截面積≥2.5mm2 的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等

不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
