一、新疆JTY-GM-GSTN9811(Ex)點型光電感煙火災探測器產品概述

　　新疆JTY-GM-GSTN9811(Ex)點型光電感煙火災探測器是采用紅外散射原理研制而成的點型光電感煙火災探測器，適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入海灣公司生產的各類新疆火災報警控制器，完成探測器的信號處理。

　　新疆JTY-GM-GSTN9811(Ex)探測器防爆類型為本質安全型，產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定。

二、新疆JTY-GM-GSTN9811(Ex)點型光電感煙火災探測器產品特點

　　新疆JTY-GM-GSTN9811(Ex)探測器采用無極性二總線信號，地址碼可由編碼器實現寫入。采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。工作時采用單片機實時采樣數據處理，可根據外界溫度、濕度變化進行漂移補償，保證火災探測的靈敏度，同時監測自身灰塵累積程度以及故障狀態。該探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。

三、新疆JTY-GM-GSTN9811(Ex)點型光電感煙火災探測器技術參數

四、新疆JTY-GM-GSTN9811(Ex)探測器結構特征與工作原理

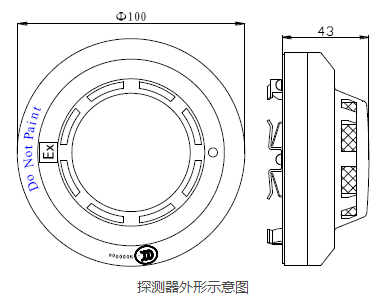

　　1.探測器外形示意圖如下圖所示。

　2.工作原理

　　探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

五、新疆JTY-GM-GSTN9811(Ex)探測器安裝與接線

　　警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。

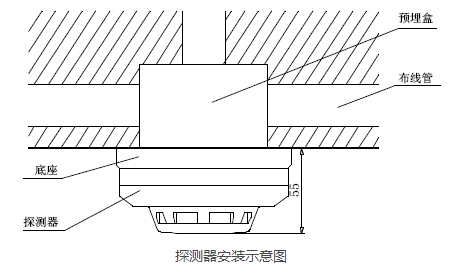

　　1.探測器安裝方式如下圖所示。

　2.接線方式

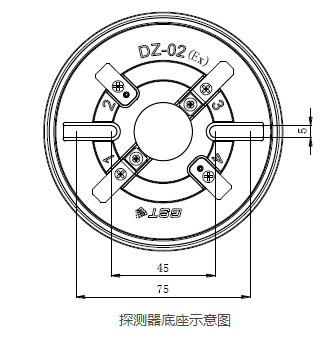

　　探測器的防爆底座示意圖如圖3所示。底座上有4個導體片，1，3導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1，3接線端子上（不分極性），另一對導體片用來輔助固定探測器。

　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

3.布線要求

　　底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。

　　注：為避免接線混亂，應采用不同顏色的線進行區別。
