新疆海灣火災顯示盤（樓層顯示器）通訊故障檢修與維修技術

發布日期：2026-07-03 14:56:34 瀏覽量：94

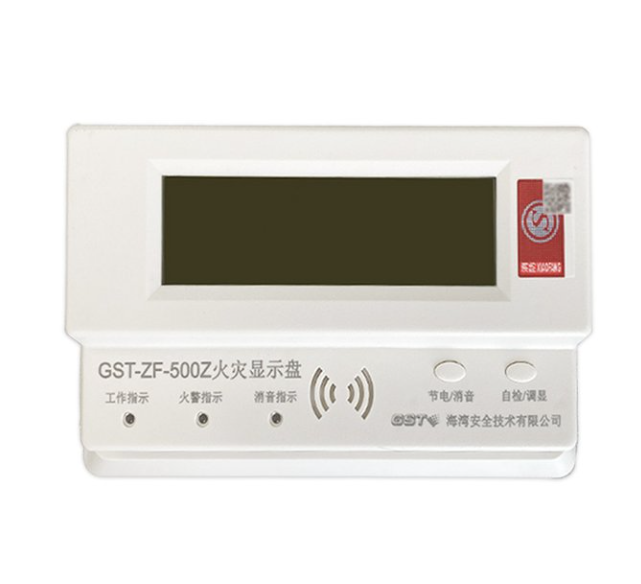

海灣 GST-ZF-500Z 火災顯示盤分層顯示本樓層火警、故障信息，主機與樓層盤通訊中斷、顯示黑屏、點位丟失、亂碼是常見運維故障，本文講解 RS485 通訊線路檢測、顯示盤硬件故障維修、地址匹配調試全套技術流程。

樓層顯示盤通訊基礎原理：海灣火災顯示盤通過 RS485 通訊總線與報警控制器連接，通訊線 A、B 兩極區分正負極，不可接反；設備單獨編碼，主機注冊對應樓層分區，同步接收主機火警、故障、監管信號并本地聲光提示。巡檢基礎檢查：樓層盤電源指示燈常亮，黑屏首先排查 DC24V 供電線路；通訊指示燈間歇閃爍代表通訊正常，常滅代表通訊中斷。

標準化故障排查步驟：步供電檢測，萬用表測量樓層盤電源端子 DC24V，電壓低于 20V 判定供電線路壓降過大、線纜斷線；24V 電源線徑不低于 1.5mm2，長距離樓層盤更換粗徑線纜，修復斷線端子。第二步 RS485 通訊線路檢測，斷開主機端通訊總線，測量 A、B 兩極壓差正常 0.8V-1.2V，兩極短接、單根接地直接造成通訊中斷；分段隔離各樓層顯示盤，二分法定位短路、斷線區段，修復破損通訊線纜。第三步設備地址核對，使用編碼器讀取樓層盤地址，登錄主機調試軟件核對分區地址，地址沖突、編碼錯誤會導致顯示盤點位丟失、亂碼，重新統一編碼注冊。

四類典型故障維修工藝：

樓層顯示盤完全黑屏，無任何指示燈。故障分為外部供電、內部電源板損壞。外部檢修：24V 聯動電源盤保險熔斷、樓層供電線纜斷路，更換保險、修復線路；供電電壓正常仍黑屏，拆解顯示盤，內部開關電源板電容鼓包、整流芯片燒毀，無法單獨維修，更換全新樓層顯示器。
顯示盤通電亮燈，但無任何故障、火警信息，通訊中斷。排查 RS485 通訊線 A、B 接反，調換兩極接線；通訊線纜破皮接地分段修復；通訊芯片損壞，更換顯示盤；同回路多臺樓層盤離線，排查主機通訊卡、主線故障。
顯示點位缺失、樓層信息亂碼。核心誘因：地址編碼與主機分區不匹配、主機未下載分區配置程序、通訊線路信號衰減。重新寫入樓層盤地址，主機重新下載分區聯動配置，長距離通訊主線兩端加裝終端匹配電阻，消除信號反射造成的數據亂碼。
顯示盤收到火警、故障，但本地聲光不報警。檢測內部蜂鳴器斷線、聲光驅動電阻損壞；拆解外殼更換蜂鳴器組件，驅動電路損壞直接更換整機；修復后模擬煙感火警，樓層盤同步點亮火警指示燈、發出聲光提示。

樓層盤更換調試流程：新設備編碼器寫入對應樓層地址，規范接入 24V 電源與 A、B 通訊總線，區分正負極；主機進入設備注冊界面，添加對應樓層顯示盤，下載分區信息；模擬本樓層煙感、手報報警，核對顯示盤準確彈出點位、樓層、故障類型；消除火警復位，屏幕信息同步清空，連續測試 10 次通訊無掉線。

長期運維管理要點：每半年逐樓層測試顯示盤同步顯示功能；高層建筑每層獨立設置通訊分支，避免單條主線掛載過多顯示盤造成信號衰減；弱電井內通訊線纜加裝屏蔽套管，遠離動力電纜；雨季檢查弱電井防水，防止樓層盤電路板受潮腐蝕；維修通訊線路必須斷開主機 RS485 通訊卡電源，防止靜電擊穿通訊芯片，檢修完成后留存每層顯示盤同步測試記錄。
