火災自動報警系統的施工質量直接決定了系統的長期運行可靠性。根據《火災自動報警系統施工及驗收標準》(GB 50166—2019)的規定,系統的施工必須按照批準的工程設計文件和施工技術標準進行,施工現場應具備必要的施工技術標準、健全的施工質量管理體系和工程質量檢驗制度。新疆新疆新疆海灣安全技術有限公司依托三十余年的行業經驗,總結出一套覆蓋布線、安裝、調試全流程的施工規范體系,為保障消防系統工程質量提供了技術依據。
在布線施工方面, 標準要求線纜敷設必須做好保護措施?;馂?zāi)自動報警系統傳輸線路采用絕緣導線時,應運用金屬管、阻燃硬質塑料管、阻燃半硬質塑料管或封閉線槽保護方式進行布線。線纜須采用阻燃低煙無鹵(WDZN)型耐火電纜,明敷時穿金屬管或封閉式金屬線槽并做防火封堵。海灣公司特別強調,從主機到現場設備的線纜必須統一做好標簽,不同線路宜選擇不同顏色的導線以便于區分和維護。信號線與強電線路間距應不小于300mm,交叉時應垂直敷設并加金屬隔板屏蔽。
在接地施工方面,接地系統的規范性是保障系統穩定運行的核心因素。設備之屏蔽應在對電子設備耐過電壓水平進行調查的基礎上,按國際電工委員會劃分的雷電防護區施行多級屏蔽。對于新疆火災報警控制器而言,進入消防控制中心的金屬電線管、電纜屏蔽層必須和控制器機殼聯接,并保證可靠接地,接地電阻必須滿足消防規范要求。采用金屬線槽布線時,接線盒應選用金屬接線盒,電線管入盒時外側應套金屬鎖母將管子鎖緊,接線盒內側應裝護口。共用接地裝置的接地電阻值不應大于1Ω,專用接地裝置的接地電阻值不應大于4Ω。消防控制室內電氣和電子設備的金屬外殼、機柜、機架和金屬管、槽等應采用等電位連接。
在設備安裝方面,不同類型探測器有各自的安裝要求。海灣點型光電感煙火災探測器安裝接線盒可采用86H50型標準預埋盒,安裝采用DZX-02定位底座。底座上有四個帶數字標識的接線端子,現場施工時應嚴格按照端子
定義進行連接。探測器底座接線電纜均須選用截面積不小于1.0mm2的耐火RV或BVR線。對于防爆型探測器,布線電纜應選用本安電纜,且電纜間分布電容不得大于0.083μF,分布電感不得大于4.0mH。
在探測器選點方面,應根據《火災自動報警系統設計規范》(GB 50116)的規定進行合理布置。感煙式探測器適用于辦公室、商場、住宅、會議室等煙霧易集聚場所,而感溫式探測器則適用于廚房、車間、車庫等空氣流
動大、粉塵或煙霧可能影響探測器工作的場所。點型火災探測器的安裝高度應以天花板面或頂棚面為基準,感煙型探測器一般安裝在頂部的中心位置,對于平整頂棚應盡量貼近天花板,若天花高度超過規范推薦值(例如超過6米),需進行分區或采用專用探測器。

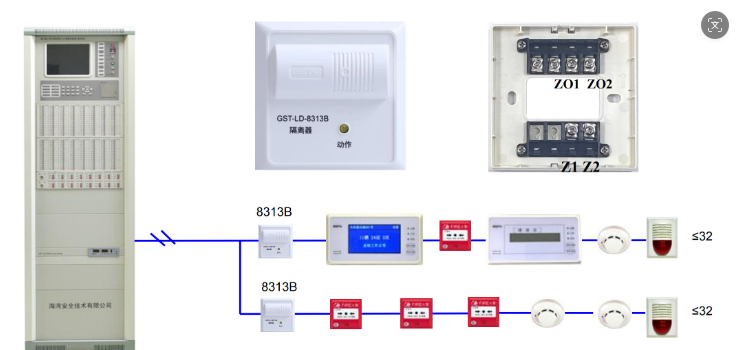

在聯動與控制設備方面,海灣JB-QB-新疆GST200H-S系列新疆火災報警控制器采用圖形化彩色顯示界面,配備智能手動消防啟動盤和直接控制盤,可對消防泵、排煙機、送風機等重要設備進行直接控制,控制盤具備輸出線斷線、短路故障檢測功能。消防控制室內設備面盤前操作距離,單列布置時不應小于1.5m,雙列布置時不應小于2m;設備面盤排列長度大于4m時,其兩端通道寬度不應小于1m??刂破髦麟娫磻?yīng)直接與消防電源連接,不應使用電源插頭,蓄電池規格、型號、容量應符合消防設計文件要求。
綜上所述,海灣火災報警系統的施工質量管控須貫穿布線敷設、設備安裝、接地系統及聯動設備布置等全流程,嚴格執行GB 50166及GB 50116等 標準要求,方能確保系統長期穩定運行和消防驗收合規。
