新疆海灣消防控制主板作為現代建筑消防系統的核心組成部分,承擔著火災探測、報警聯動、故障診斷和系統管理等關鍵任務。本文圍繞新疆海灣消防控制主板的技術架構、主要功能模塊、安裝與調試要點、在不同場景中的應用以及維護與發展趨勢進行系統梳理,旨在為工程設計、安裝維護人員以及相關管理者提供參考與決策支持。

一、概述與定位
海灣品牌在消防電子設備領域具有較高的市場認知度,其消防控制主板(以下簡稱主板)通常指用于接收來自各類火災探測器信號、驅動報警輸出、并與其他防火系統聯動的控制核心。主板是火災自動報警系統的核心硬件與邏輯實現平臺,負責集中管理探測器、輸入/輸出模塊、聲光報警器、消防電源和通信接口等設備。
二、技術架構與硬件組成
中央處理單元(CPU)
主板采用專用微控制器或嵌入式處理器,完成實時數據采集、信號處理、事件判定與邏輯控制。CPU需具備較高的實時性與可靠性,并通常配備看門狗電路以防止系統死鎖。
存儲與備份
主板包含閃存或EEPROM用于存儲固件、系統參數與歷史事件記錄;配合斷電時保持時鐘與關鍵狀態的備用電池或超級電容,確保短期斷電情況下系統狀態不丟失。
輸入/輸出接口
探測器回路:支持有線環路、獨立回路或數字總線,例如常見的兩線制火災探測器回路,支持短路隔離與回路故障診斷;
報警輸出:以繼電器或開路集電極方式驅動聲光報警器、樓宇自控(BMS)接口或消防風機聯動;
控制輸出:可控制防火門、排煙閥、滅火系統啟動等設備;
通信接口:RS-485、以太網、CAN、無線模塊等,用于與上位監控系統、集中監控平臺或遠程維護系統對接;

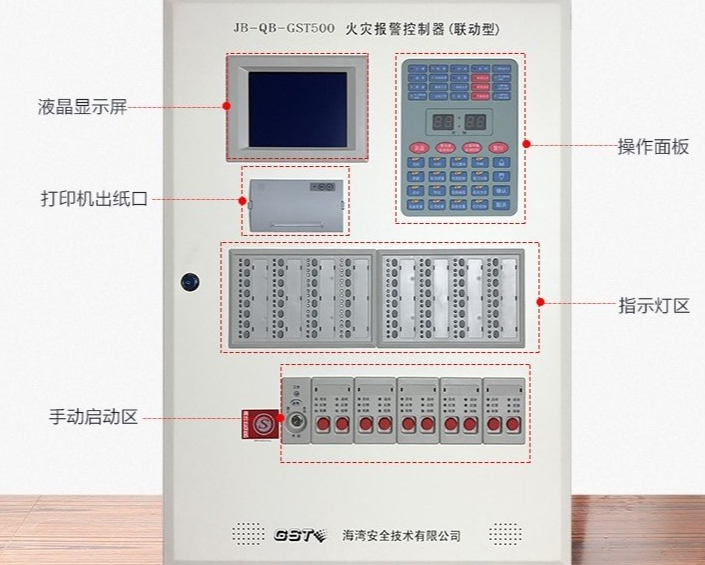

人機界面(HMI):包括LCD/LED顯示、按鈕/觸摸面板,用于現場操作與狀態查看。
電源系統
主板需要穩定的工作電源(通常市電220V或?qū)S?20/110V),并配套消防專用蓄電池,滿足
標準規定的備用時長(如24小時待命、30分鐘報警等)。此外,電源管理模塊需具備電池充放電保護、低壓告警及切換邏輯。
三、軟件功能與邏輯
探測與判定邏輯
主板軟件負責對來自煙感、感溫探測器、手動報警按鈕等信號進行采樣、濾波與閾值判定,支持單點報警、區域聯動、誤報過濾和多級報警策略(如預報警與主報警)。
聯動與場景控制
基于預設聯動規則,主板可在報警時觸發相應設備:聲光報警、消防聯動(排煙、送風切換)、電梯運行控制、切斷燃?xì)獾?。?lián)動規則通??赏ㄟ^(guò)配置工具本地或遠程修改,以滿足不同建筑功能需求。
事件記錄與日志
主板需記錄報警事件、故障信息、操作記錄與通訊日志,便于事后追溯與維護。日志一般支持按時間、事件類型檢索,并可導出或上傳至上位系統。
自檢與故障診斷
設備應具備開機自檢、回路自動巡檢、電池健康監測與模塊故障定位功能,能在出現異常時生成明確告警信息并指示具體故障位置。
安全性與權限管理
具備多級用戶權限控制、操作認證、防篡改記錄等功能;通信部分應考慮數據完整性與抗干擾設計,以保障在緊急情況下系統的可靠運行。
四、安裝與調試要點
選型與規模評估
根據建筑類型(如商業綜合體、工業廠房、住宅、醫療機構)、面積、分區數量與探測器密度選擇主板型號和回路數量,預留接口以便未來擴展。
布線與接線規范
嚴格按照
與行業標準進行布線,探測回路按回路長度與負載計算采用合適線徑,避免電源與信號線并行布線以減少干擾;繼電器與接點負載須在額定范圍內。
接地與屏蔽
控制主板及關鍵通信線路要做好接地,必要時采用屏蔽線并在一端接地,減少雷電及電磁干擾導致的誤動作。
調試流程
包括電源及電池測試、回路短路/開路測試、探測器靈敏度及聯動測試、通訊與上位機聯調、整系統模擬火警演練。調試后形成測試報告并與竣工資料一并歸檔。
五、典型應用場景
商業綜合體與寫字樓
需要多回路、分區管理與與樓宇管理系統(BMS)深度對接。主板在此類場景常承擔復雜聯動策略及遠程集中監控任務。
工業廠房與倉儲
對于易燃易爆環境,主板應具備防爆或與防爆系統聯動的能力,并支持特殊探測器(如火焰探測器、可燃?xì)怏w探測器)的輸入與聯動輸出。
醫療與教育機構
強調誤報降低與高可靠性,主板需支持靈敏度分級、預留冗余系統以及與應急廣播系統對接。
高層建筑與地下空間
需要考慮電梯控制、分層聯動、排煙系統與消防電梯等專門聯動,主板與樓宇消防中控室之間的通訊穩定性尤為關鍵。
六、維護保養與檢驗
定期巡檢
按照
或地方消防法規定期檢查主板運行狀態、備電容量、回路完整性與探測器清潔度,關鍵設備建議季度或半年巡檢,電池至少每年檢查一次。
故障處理流程
建立明確的故障響應機制:現場人員進行初步判斷并記錄故障代碼,必要時通知專業維修單位更換故障模塊或組件;故障修復后進行系統復測并歸檔。
備件與冗余策略
配備關鍵模塊、備用電池、常用接線端子等備件;對于重要場所可考慮雙路控制或熱備份方案以提高系統可靠性。
七、標準與合規
新疆海灣消防控制主板的設計、生產與安裝應符合
消防相關標準(如GB 4717、GB 50116 等)和行業規范,并滿足地方消防驗收要求。產品需通過相應的質量認證與型式檢驗,安裝單位需具備消防設施安裝維護資質。
八、發展趨勢與技術展望
智能化與網絡化
隨著物聯網與智能建筑的發展,未來主板將更多集成以太網、無線通信、云平臺接入能力,實現遠程監控、云端數據分析與預測性維護。
可擴展與模塊化設計
模塊化主板與可插拔回路擴展卡將提高系統靈活性,便于現場擴容與功能升級,降低維護成本。
人工智能在火警判定中的應用
通過多傳感器數據融合與AI算法,可進一步降低誤報率并提高早期火災識別能力,尤其在復雜環境下的判定效果更佳。
更高的可靠性與自愈能力
未來系統將在硬件冗余、故障自診斷、自修復策略方面進一步優化,確保在極端條件下仍能穩定運行。
