火災自動報警系統（Fire Alarm System, FAS）作為建筑物安全的重要組成部分，其可靠性、靈敏性和準確性對于保障人員生命安全和減少財產損失至關重要。新疆新疆新疆海灣安全技術有限公司（以下簡稱“海灣”）作為國內領先的消防設備制造商，其火災自動報警系統在市場上擁有廣泛的應用。為了確保海灣火災自動報警系統能夠正確、高效地安裝、調試和維護，并保證其在火災發生時能夠及時、有效地發出警報，特進行本次技術交底。本次交底旨在明確系統設計的原則、設備選型的依據、安裝施工的規范、調試驗收的標準以及運行維護的要求，從而為項目的順利實施提供技術保障。

一、系統設計原則與依據

海灣火災自動報警系統的設計必須遵循 相關標準規范，并結合項目的實際情況進行優化。以下是主要的設計原則與依據：

1. 標準規范： 主要依據包括但不限于：

• GB 50116-2013 《火災自動報警系統設計規范》

• GB 50166-2019 《火災自動報警系統施工及驗收規范》

• GB 14287-2014 《新疆火災報警控制器》

• GB 4717-2005 《新疆火災報警控制器通用技術條件》

• GB 16806-2006 《消防聯動控制設備》

• 當?shù)叵啦块T的相關規定

2. 項目實際情況： 系統設計需充分考慮建筑物的性質、規模、用途、消防分區、人員密度、可燃物類型及分布等因素。例如，對于高層建筑，應考慮防排煙系統的聯動控制；對于特殊場所，如計算機房、檔案館等，應選用特殊類型的探測器；對于大型商業綜合體，應考慮系統的擴展性和可靠性。

3. 可靠性與冗余性： 系統設計應保證在單一設備故障的情況下，系統仍能正常運行。關鍵設備應考慮冗余配置，例如，主備電源、雙回路通信等。

4. 靈敏性與準確性： 系統應能夠及時、準確地探測到火災的初期特征，避免誤報和漏報。探測器的選型應根據場所的特點進行合理選擇，并定期進行維護保養，確保其性能穩定。

5. 可操作性與維護性： 系統應具有清晰的操作界面，易于操作和維護。應提供完善的維護保養手冊，并對維護人員進行專業的培訓。

6. 聯動控制： 系統應能夠與消防聯動控制設備進行有效的聯動，實現自動滅火、防排煙、防火卷簾控制、電梯迫降等功能，更大 限度地減少火災損失。

二、設備選型與技術參數

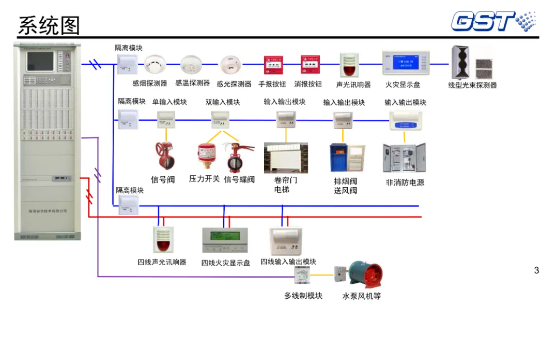

海灣火災自動報警系統設備包括新疆火災報警控制器、探測器、手動報警按鈕、輸入模塊、輸出模塊、消防廣播設備、消防電話等。設備選型應根據系統設計原則和項目的實際需求進行。

1. 新疆火災報警控制器：

• 容量： 根據報警點數量選擇合適的容量，預留一定的裕量，以滿足未來擴展的需求。

• 總線制/區域制： 根據現場布線情況選擇合適的控制器類型?？偩€制控制器具有布線簡單、易于擴展等優點，適用于大型項目；區域制控制器適用于小型項目。

• 功能： 選擇具有完善的報警、監控、控制、顯示和記錄功能的控制器。

• 協議： 確定與探測器等設備的通信協議，確保兼容性和可靠性。

2. 探測器：

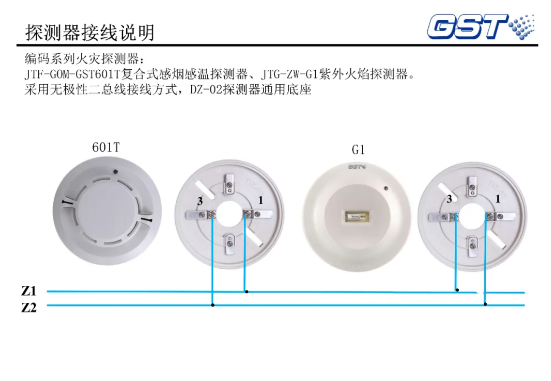

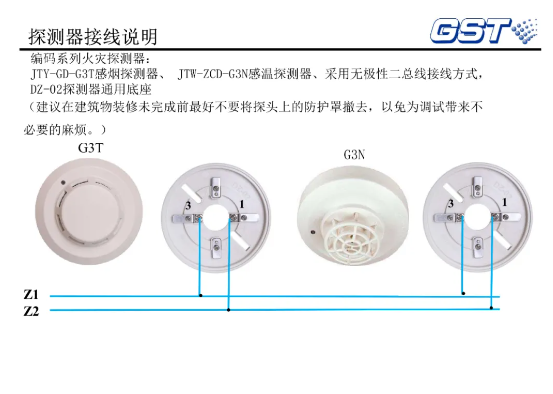

• 感煙探測器： 適用于探測陰燃火災，如辦公場所、住宅等。根據場所的特點選擇點型感煙探測器或吸氣式感煙探測器。

• 感溫探測器： 適用于探測明火火災，如廚房、倉庫等。根據場所的特點選擇定溫探測器或差定溫探測器。

• 復合式探測器： 同時具有感煙和感溫功能，能夠更準確地探測火災。

• 火焰探測器： 適用于探測明火火災，如易燃易爆場所。

• 氣體探測器： 適用于探測可燃氣體或有毒氣體泄漏，如地下車庫、鍋爐房等。

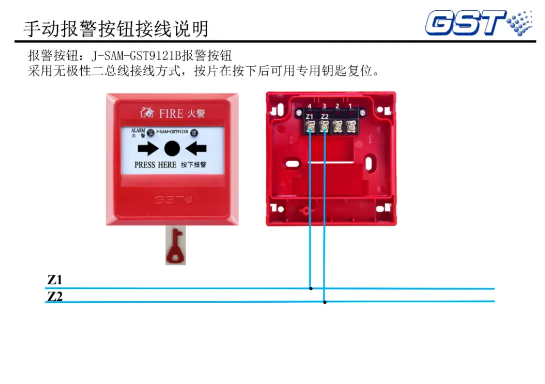

3. 手動報警按鈕： 安裝在人員密集場所的明顯位置，便于人員手動報警。

4. 輸入模塊/輸出模塊： 用于連接非海灣品牌的設備，例如水流指示器、壓力開關、防火卷簾等。

5. 消防廣播設備： 用于火災發生時進行語音疏散引導。

6. 消防電話： 用于消防人員之間的通信。

設備技術參數應符合 標準規范的要求，并提供相應的合格證明文件。 在選型時，應充分考慮設備的可靠性、穩定性、抗干擾能力和使用壽命。

三、安裝施工規范

海灣火災自動報警系統的安裝施工必須嚴格按照 標準規范執行，確保系統的安全可靠運行。

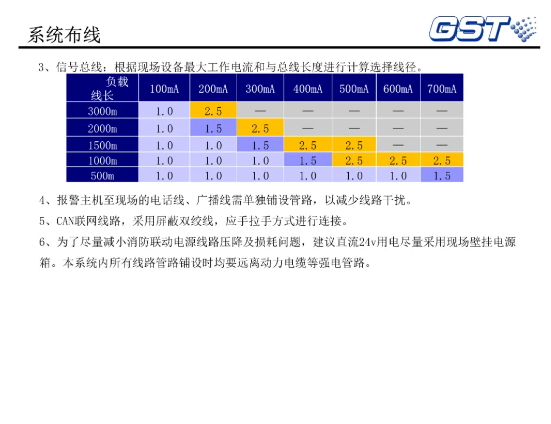

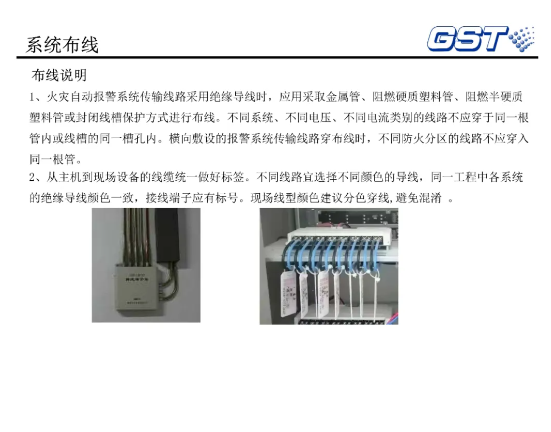

1. 布線：

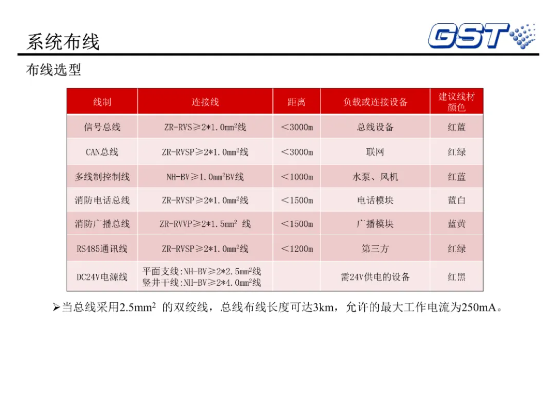

• 線材選擇： 應選用阻燃電纜或電線，其規格應滿足系統負載的要求。

• 布線方式： 應采用穿管敷設或橋架敷設，避免直接敷設在易燃物表面。

• 線纜標識： 應進行明確的標識，便于維護和管理。

• 接地： 控制器、設備外殼應可靠接地。

2. 設備安裝：

• 探測器： 安裝位置應符合設計要求，避免遮擋和干擾。安裝高度應符合規范要求。

• 手動報警按鈕： 安裝在人員密集場所的明顯位置，便于人員手動報警。

• 控制器： 安裝在干燥、通風、易于維護的場所。

• 接線： 所有接線應牢固可靠，避免松動和短路。

3. 防雷接地： 應采取有效的防雷接地措施，防止雷擊損壞設備。

4. 施工記錄： 應詳細記錄施工過程，包括布線圖、設備安裝位置、接線圖等。

四、調試驗收標準

海灣火災自動報警系統安裝完成后，必須進行嚴格的調試和驗收，確保系統各項功能正常運行。

1. 調試：

• 通電測試： 檢查電源電壓是否正常，控制器是否正常啟動。

• 報警測試： 對探測器、手動報警按鈕進行報警測試，檢查控制器是否能夠正確接收報警信號并發出聲光報警。

• 聯動測試： 對消防聯動控制設備進行聯動測試，檢查是否能夠按照預設程序進行控制。

• 功能測試： 對控制器的各項功能進行測試，包括監控、記錄、查詢等。

2. 驗收：

• 資料審核： 審核設計圖紙、設備合格證、施工記錄等資料。

• 現場檢查： 檢查設備安裝是否符合規范要求，布線是否合理，接線是否牢固。

• 功能測試： 重新進行報警測試和聯動測試，確保系統各項功能正常運行。

• 驗收報告： 編寫驗收報告，記錄驗收結果，并由相關人員簽字確認。

驗收標準應嚴格按照 標準規范執行。 對于不符合要求的項目，應及時進行整改，直至符合要求為止。

五、運行維護要求

海灣火災自動報警系統投入運行后，必須進行定期的維護保養，確保系統的長期穩定運行。

1. 日常檢查： 定期檢查控制器的工作狀態，檢查是否有故障報警信息。

2. 定期維護： 定期對探測器進行清潔和測試，檢查其靈敏度是否符合要求。定期對電池進行檢查和更換。

3. 維護記錄： 詳細記錄維護保養過程，包括維護時間、維護內容、維護人員等。

4. 故障處理： 及時處理故障報警信息，排除故障原因，并做好記錄。

5. 人員培訓： 對操作維護人員進行專業的培訓，使其掌握系統的操作和維護技能。

建立完善的運行維護管理制度，確保系統能夠長期穩定運行。

六、注意事項

1. 在安裝、調試和維護過程中，應嚴格遵守安全操作規程，防止觸電和損壞設備。

2. 應使用海灣原裝配件，以保證系統的兼容性和可靠性。

3. 應定期對系統進行升級和更新，以保持系統的先進性。

4. 應與當?shù)叵啦块T保持溝通，及時了解最新的消防法規和技術要求。

本次技術交底詳細闡述了海灣火災自動報警系統的設計原則、設備選型、安裝施工規范、調試驗收標準以及運行維護要求。希望通過本次交底，能夠提高相關人員對海灣火災自動報警系統的理解和掌握，從而確保系統的正確、高效地安裝、調試和維護，為建筑物的安全提供可靠的保障。只有嚴格執行 標準規范，并結合項目的實際情況，才能真正發揮海灣火災自動報警系統的作用，有效預防和控制火災的發生，保障人員生命安全和財產安全。
